Hallo Erstmal

Habe da mal eine Frage wegen Elektrischen Fensterhebern Original von VW
Habe mir jetzt welche geholt und mir das ganze malangeschaut und herrausgefunden das ich den Kabelbaum einfach nur austauschen muss aber wo sollen die Führungsschienen für die Scheibe hin ???
Das sind ja 2 Schienen, an der einen istder Motor und das Steuergerät verbaut und die andere hängt so darum ! Mein Problem ist jetzt wenn ich den Manuellen Fensterheber ausbaue und an die gleiche stelle den elektrischen baue dann steht die scheibe mir doch ein ganzen Stück oben über weil die scheibe ja dann nicht ganz runter gehen kann !

Ich hoffe ihr könnt mir Helfen

Gruß Daniel

Hallo Da bin ich wieder

Habe heute MAL probiert den kabelbaum einzubauen, was ja auch alles geklappt hat aber die E-Heber laufen nicht und dann habe ich mir MAL die Belegung von dem Kabelbaum angeschaut und welche stecker ich zu verfügung habe !
Habe euch 2 bilder von den Kabelbäumen gemacht, der Weiße ist der alte und der neue der Schwarze ! ! !

Wenn ich mich nicht irre BRauche ich da einen Stecker der 8 Polig ist aber den habe ich nicht in meinem Gof !

Oder liege ich da Falsch und es ist doch ein anderer Stecker ???
Aber dann habe ich noch ein problem und zwar das ich einen Stecker übrig habe, weiß nicht wo ich den ein Stecken soll am Motor und dem Steuergerät kommt ja nur der eine Dicke Stecker und sonst habe ich da kein loch gefunden für einen Stecker !

Ich hoffe das ihr mir da weiter helfen könnt !

Irgenwie ist mir Dein Problem nicht ganz klar?

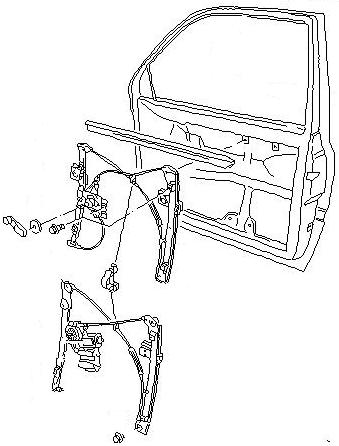

Die mechanischen FH ausbauen und genauso die elektrischen einschrauben. Passt 1:1 wie Du auch unten auf der Zeichnung erkennen kannst.
Hast Du alle Kabelbäume gekauft?
Auch den für´s Armaturenbrett, oder nur den Türkabelbaum? Der alleine wäre nähmlich nicht ausreichend. Werksmässig sind diese ansonsten nicht vorverlegt. (Der Fahrzeugkabelbaum z.b. fehlt bei den meisten E-Bay Auktionen!)
Grüsse, :-w
DOC!

Hallo Doc

Erstmal danke das du mir geantwortet hast !
Ne ich habe nur den Kabelbaum für die Türen gekauft, habe das ja auch bei Ebay ersteigert !
Die haben mir aber gesagt das es beim Golf 3 schon serienmäsig verbaut gewehsen wäre und das ich nur den Kabelbaum austauschen muss !
Das mit den E-hebern habe ich ja verstanden das ich die einfach nur austauschen mussaber wie gesagt mir fehlt ein Stecker !
Aber wie du schon sagtest, da brauche ich wohl den Kabelbaum für das Armaturenbrett, aber wo bekomme ich den den her ???
Und was kostet mich der Spaß ???

Kabelbaum kriegst beim Schrotter oder auf EBay.
Ist aber wieder typisch EBay...
Leider ist hier von VW werksseitig nicht vorverkabelt. Neu kost der blöde Fahrzeugkabelbaum bei VW ca. 150 € wenn ich mich jetzt nicht täusche, aber ohne den wird´s nicht funzen.
Grüsse,
DOC!

Hallo Doc :-w

Ich habe mir den jetzt über Ebay geholt für 23 euro mit Versand, das ist ein guter Preis !
Danke nochmal für deine Hilfe

Hallo

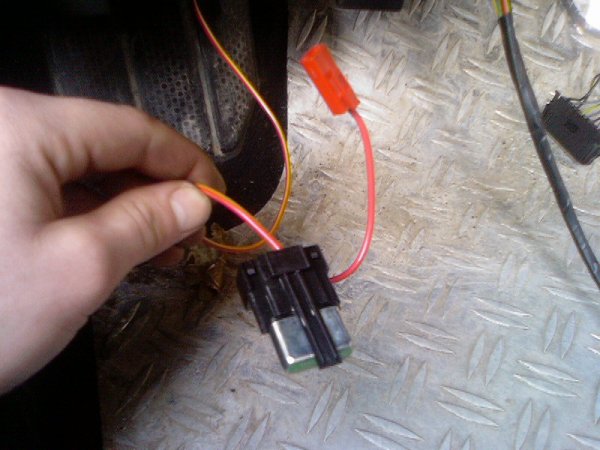

Habe mir jetzt einen Innenraum kabelbaum für die Elektrischen Fensterheber geholt und habe auch alles so weit angeschlossen, ich weiß nur nicht wo der unten abgebildete Stecker hin soll ! ! !

Könnt ihr mir da weiter helfen ????

Welchen meinst, den roten im Hintergrund, oder den den Du in der Hand hältst?

Der rote im Hintergrund gehört in die ZE (Sicherungskasten; Rückseite), der den Du in der Hand hältst gehört seitlich an der ZE befestigt (eingesteckt), wenn ich mich nicht täusche.



Wo genau könnte jetzt nur ein Schaltplan Deiner ZE sagen, bei Deinem VW Händler könntest sowas bekommen, wenn er freundlich ist.
Eventuell hat ja einer im Forum einen passenden Schaltplan.

Grüsse, :-w
DOC!

Ja stimmt, ich habe es schon gefunden :o)
Jetzt muss ich nur noch gucken wegen der Masse, das funktionirt immernoch nicht leider....
Hast du auch Elektrische Fensterhener ???

Ja, aber meine sind von WAECO, ebenfalls selbst nachgerüstet.
Grüsse, :-w
DOC!
